Prawo Ohma to jeden z najbardziej fundamentalnych filarów elektroniki i elektrotechniki, niezbędny do zrozumienia działania niemal każdego urządzenia elektrycznego. Ten artykuł wyjaśni, czym jest to prawo, przedstawi jego matematyczne podstawy i pokaże, jak zastosować je w praktyce, abyś mógł samodzielnie analizować i projektować proste obwody.
Prawo Ohma to klucz do zrozumienia zależności między napięciem, prądem i oporem w obwodzie elektrycznym
- Prawo Ohma opisuje, jak natężenie prądu (I) jest proporcjonalne do napięcia (U) i odwrotnie proporcjonalne do oporu (R).
- Zostało sformułowane przez Georga Ohma w 1826 roku, stając się podstawą elektrotechniki.
- Główny wzór to I = U / R, gdzie I to natężenie w Amperach, U to napięcie w Voltach, a R to opór w Omach.
- "Trójkąt prawa Ohma" to prosta mnemotechnika ułatwiająca zapamiętanie i przekształcanie wzorów.
- Prawo ma zastosowanie w wielu codziennych urządzeniach, od żarówek po ładowarki.
- Istnieją ograniczenia jego stosowania, np. w przypadku przewodników nieliniowych czy zmiennej temperatury.
Czym jest prawo Ohma? Fundament elektroniki w pigułce
Prawo Ohma to fundamentalne prawo fizyki, które opisuje kluczową zależność między trzema podstawowymi wielkościami w każdym obwodzie elektrycznym: napięciem, natężeniem prądu i oporem. Jest to kamień węgielny, na którym opiera się cała współczesna elektronika i elektrotechnika. Bez jego zrozumienia trudno byłoby analizować działanie nawet najprostszych urządzeń zasilanych prądem.
Jak brzmi definicja prawa Ohma? Proste wyjaśnienie

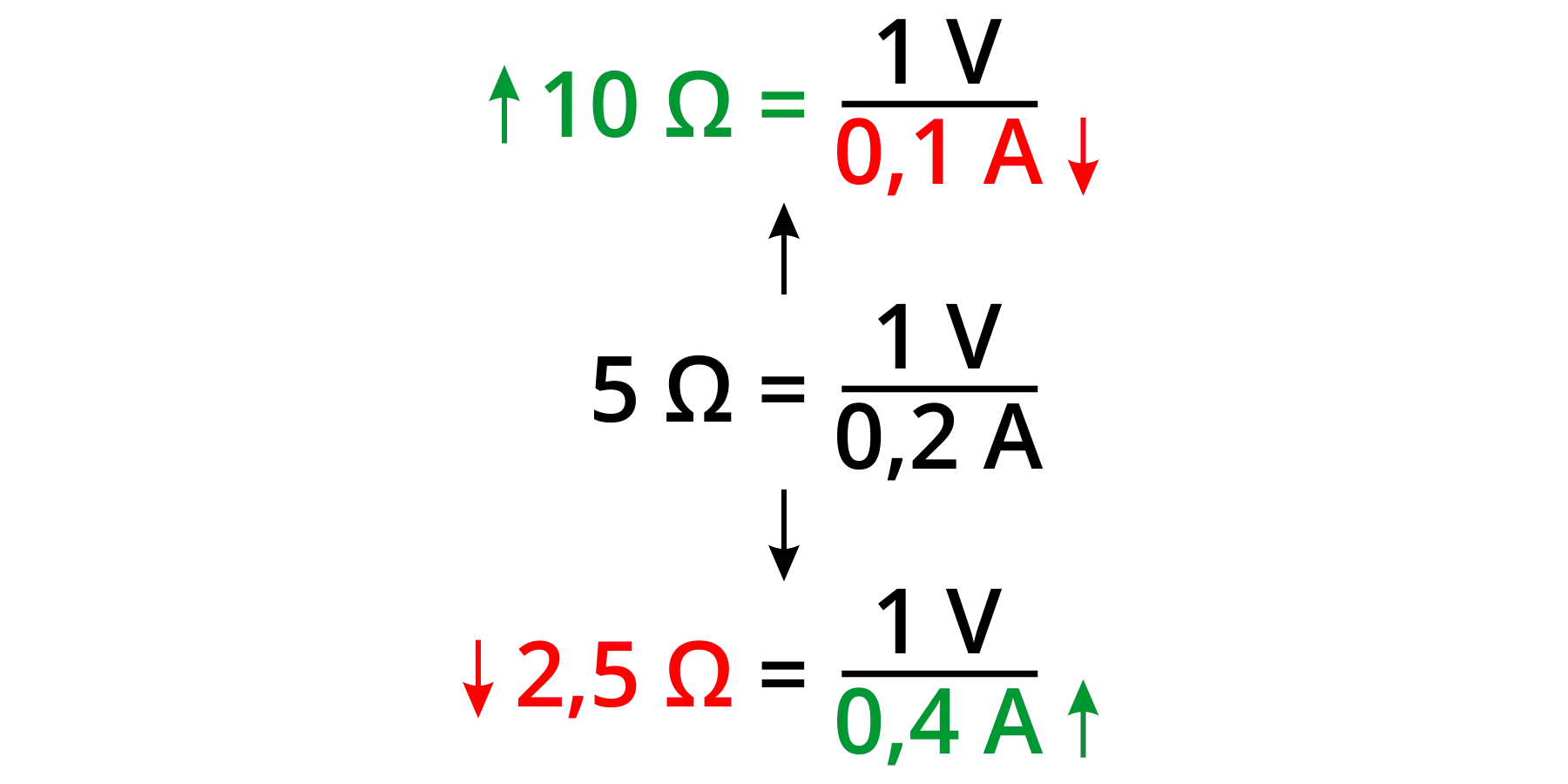

Najprościej rzecz ujmując, prawo Ohma mówi, że natężenie prądu płynącego przez przewodnik jest wprost proporcjonalne do napięcia przyłożonego do jego końców i odwrotnie proporcjonalne do jego oporu. Wyobraź sobie rurę z wodą. Napięcie jest jak ciśnienie wody, które ją "pcha", natężenie to ilość wody przepływającej przez rurę w danym czasie, a opór to zwężenie lub przeszkody w rurze, które utrudniają przepływ. Im większe ciśnienie (napięcie), tym więcej wody (prądu) popłynie. Im większe zwężenie (opór), tym mniej wody (prądu) przepłynie przy tym samym ciśnieniu.
Kim był Georg Ohm i dlaczego jego odkrycie zmieniło świat fizyki?
Odkrycia tego dokonał niemiecki fizyk Georg Ohm w 1826 roku. Jego praca była przełomowa, ponieważ po raz pierwszy w sposób matematyczny opisał i ujednolicił zasady rządzące przepływem prądu elektrycznego. Przed nim relacje między napięciem, prądem a oporem były niejasne i trudne do przewidzenia. Praca Ohma położyła podwaliny pod rozwój elektrotechniki, umożliwiając tworzenie coraz bardziej złożonych i wydajnych urządzeń elektrycznych, które dziś są nieodłączną częścią naszego życia.
Matematyczne serce prawa Ohma: Poznaj kluczowy wzór
Choć fizyczne opisanie prawa Ohma jest intuicyjne dzięki analogiom, jego prawdziwa siła tkwi w matematycznej precyzji. Wzór, który przedstawił Georg Ohm, pozwala na dokładne obliczenia i przewidywanie zachowania obwodów elektrycznych. Jest to narzędzie niezbędne dla każdego inżyniera, technika, a nawet entuzjasty elektroniki.
Główny wzór I = U/R: Co dokładnie oznaczają te symbole?
Podstawowy wzór prawa Ohma to:
I = U / R
Przyjrzyjmy się bliżej poszczególnym elementom tego równania:
- I oznacza natężenie prądu. Jest to miara ilości ładunku elektrycznego przepływającego przez dany punkt obwodu w jednostce czasu. Jednostką natężenia prądu jest Amper (A).
- U oznacza napięcie elektryczne. Jest to różnica potencjałów między dwoma punktami obwodu, która "popycha" ładunki elektryczne do ruchu. Jednostką napięcia jest Wolt (V).
- R oznacza opór elektryczny, inaczej rezystancję. Jest to właściwość materiału lub elementu obwodu, która przeciwstawia się przepływowi prądu. Jednostką oporu jest Ohm (Ω).
Jak przekształcać wzór, by obliczyć napięcie (U) i opór (R)?
Kluczową zaletą tego wzoru jest jego elastyczność. Możemy go łatwo przekształcić, aby obliczyć dowolną z trzech wielkości, jeśli znamy dwie pozostałe.
Aby obliczyć napięcie (U), gdy znamy natężenie (I) i opór (R), przekształcamy wzór do postaci:
U = I * R
Aby obliczyć opór (R), gdy znamy napięcie (U) i natężenie (I), przekształcamy wzór do postaci:
R = U / I
Zrozumienie tych przekształceń jest kluczowe do praktycznego stosowania prawa Ohma.
Trzy filary obwodu elektrycznego: Napięcie, Natężenie i Rezystancja
Aby w pełni pojąć prawo Ohma, musimy dobrze rozumieć, czym są jego składowe: napięcie, natężenie i rezystancja. Choć są ze sobą nierozerwalnie związane, każde z nich opisuje inny aspekt zjawiska elektrycznego.
Napięcie (U) w woltach: Siła, która "pcha" elektrony
Napięcie elektryczne, mierzone w woltach (V), można sobie wyobrazić jako siłę napędową całego układu. To właśnie napięcie jest przyczyną, dla której elektrony zaczynają się poruszać, tworząc prąd. Im wyższe napięcie, tym "silniej" elektrony są popychane przez obwód. W domowych gniazdkach mamy do czynienia z napięciem 230V, podczas gdy baterie w pilotach oferują zazwyczaj 1.5V lub 3V.
Natężenie (I) w amperach: Ilość prądu płynącego w czasie
Natężenie prądu, mierzone w amperach (A), określa, jak "dużo" prądu faktycznie płynie przez obwód. Jest to ilość ładunku elektrycznego, która przepływa przez dany przekrój przewodu w ciągu jednej sekundy. W urządzeniach o dużym poborze mocy, jak grzejniki elektryczne, natężenie prądu może być wysokie, podczas gdy w małych układach elektronicznych, jak te w telefonie, jest ono znacznie niższe.
Rezystancja (R) w omach: Opór, który hamuje przepływ
Rezystancja, mierzona w omach (Ω), to miara tego, jak bardzo dany materiał lub element stawia opór przepływowi prądu. Każdy materiał ma swoją naturalną rezystancję. Metale, takie jak miedź czy srebro, mają bardzo niską rezystancję i są dobrymi przewodnikami. Z kolei materiały takie jak guma czy plastik mają bardzo wysoką rezystancję i działają jako izolatory. Elementy elektroniczne zwane rezystorami są celowo projektowane tak, aby wprowadzać do obwodu określony, kontrolowany opór.

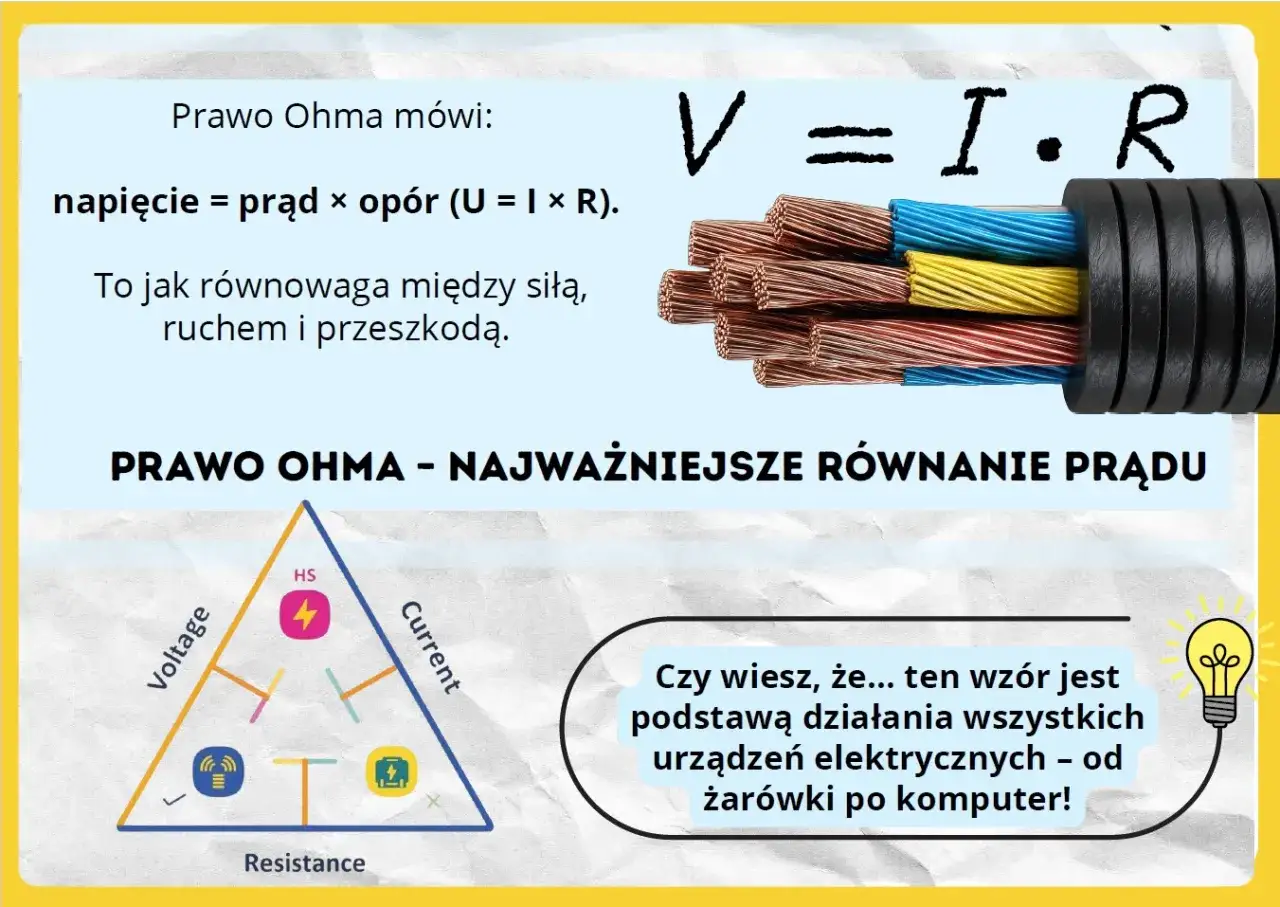

Trójkąt Prawa Ohma: Prosty trik, który musisz znać

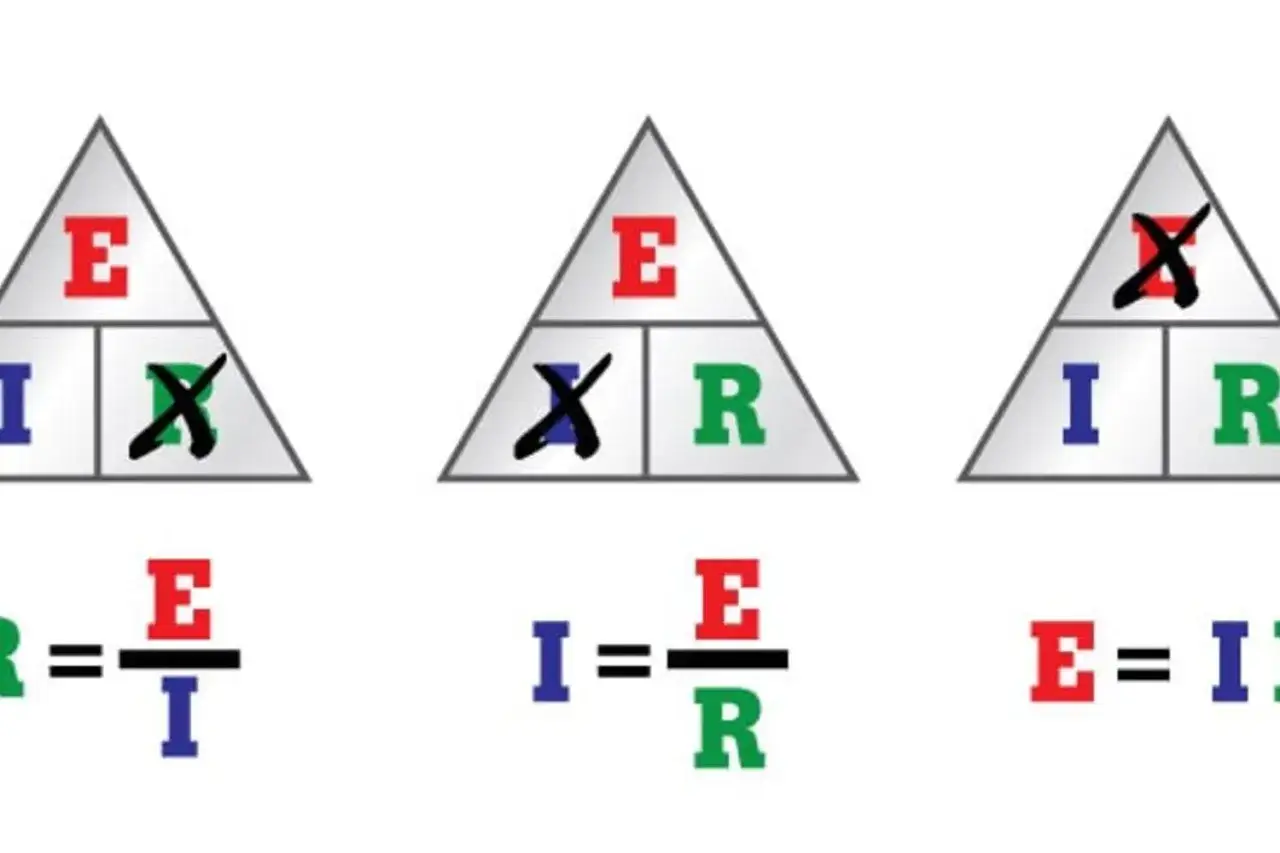

Dla wielu osób zapamiętanie i szybkie przekształcanie wzorów prawa Ohma może być wyzwaniem. Na szczęście istnieje prosta i bardzo popularna mnemotechnika, która znacznie ułatwia sprawę tak zwany "trójkąt prawa Ohma". Jest to wizualne narzędzie, które pomaga zrozumieć i zapamiętać zależności między napięciem, natężeniem i oporem.
Jak zbudowany jest trójkąt i jak z niego korzystać?
Trójkąt ten jest podzielony na trzy części. Na samej górze znajduje się litera U (napięcie), a pod nią, w dwóch dolnych rogach, litery I (natężenie) i R (opór).
Zasada korzystania z niego jest bardzo prosta:
- Jeśli chcesz obliczyć napięcie (U), zakryj literę U. Zobaczysz wtedy, że pozostały litery I i R obok siebie, co oznacza mnożenie: U = I * R.
- Jeśli chcesz obliczyć natężenie (I), zakryj literę I. Zobaczysz wtedy U nad linią i R pod nią, co oznacza dzielenie: I = U / R.
- Jeśli chcesz obliczyć opór (R), zakryj literę R. Zobaczysz wtedy U nad linią i I pod nią, co oznacza dzielenie: R = U / I.
To proste wizualne narzędzie pozwala błyskawicznie przypomnieć sobie właściwą formę wzoru bez konieczności zapamiętywania ich na pamięć.
Praktyczne przykłady użycia trójkąta do szybkich obliczeń
Wykorzystajmy trójkąt do rozwiązania kilku szybkich przykładów:
- Przykład 1: Oblicz natężenie. Masz urządzenie działające przy napięciu 12V, a jego opór wynosi 4Ω. Jakie natężenie prądu przez nie płynie? Zakryj I. Widzisz U/R. Zatem I = 12V / 4Ω = 3A.
- Przykład 2: Oblicz napięcie. Przez rezystor o oporze 100Ω płynie prąd o natężeniu 0.5A. Jakie napięcie jest na tym rezystorze? Zakryj U. Widzisz I * R. Zatem U = 0.5A * 100Ω = 50V.
Jak widać, trójkąt prawa Ohma jest niezwykle pomocny w codziennej pracy z elektroniką.
Prawo Ohma w praktyce: Gdzie spotykasz je na co dzień?
Prawo Ohma to nie tylko abstrakcyjna teoria z podręcznika fizyki. Jest ono obecne w niemal każdym urządzeniu elektrycznym, z którym mamy do czynienia na co dzień. Zrozumienie, jak działa prawo Ohma, pozwala nam lepiej pojąć, dlaczego nasze urządzenia działają tak, a nie inaczej.
Dlaczego żarówka świeci? Analiza prostego obwodu
Weźmy pod lupę zwykłą żarówkę. Kiedy podłączamy ją do gniazdka, napięcie (U) z sieci "popycha" elektrony. Włókno żarówki ma określony opór (R). Zgodnie z prawem Ohma, te trzy wielkości decydują o tym, jakie natężenie prądu (I) przez nie popłynie. Kiedy przez cienkie włókno żarówki płynie prąd o odpowiednim natężeniu, rozgrzewa się ono do bardzo wysokiej temperatury, emitując światło i ciepło. Gdyby opór włókna był zbyt niski, popłynąłby zbyt duży prąd, który mógłby je przepalić.
Od regulacji głośności po ładowarkę do telefonu: Przykłady z życia wzięte
Prawo Ohma znajduje zastosowanie w niezliczonych urządzeniach:
- Regulatory głośności (potencjometry): Działają na zasadzie zmiany oporu, co wpływa na natężenie prądu i tym samym głośność dźwięku.
- Grzałki elektryczne: W czajnikach, tosterach czy suszarkach do włosów, odpowiednio dobrany opór grzałki w połączeniu z napięciem sieciowym generuje ciepło.
- Bezpieczniki: Są to elementy o specyficznym oporze, zaprojektowane tak, aby przepalić się (przerwać obwód), gdy natężenie prądu przekroczy bezpieczny poziom, chroniąc urządzenie.
- Ładowarki do telefonów: Wbudowane układy elektroniczne, często wykorzystujące prawo Ohma, ograniczają prąd ładowania, aby chronić baterię telefonu i zapewnić bezpieczne ładowanie.
Zadania z treścią: Zastosuj prawo Ohma do rozwiązania prostych problemów
Spróbujmy rozwiązać kilka praktycznych problemów, korzystając z prawa Ohma:
- Zadanie 1: Jaki opór ma grzałka elektryczna, przez którą płynie prąd o natężeniu 2A, gdy podłączona jest do napięcia 230V?
- Rozwiązanie: Używamy wzoru R = U / I. Zatem R = 230V / 2A = 115Ω.
- Zadanie 2: Jakie napięcie jest potrzebne, aby przez rezystor o oporze 50Ω popłynął prąd o natężeniu 0.5A?
- Rozwiązanie: Używamy wzoru U = I * R. Zatem U = 0.5A * 50Ω = 25V.
Regularne rozwiązywanie takich zadań utrwala zrozumienie prawa Ohma.
Kiedy prawo Ohma nie ma zastosowania? Poznaj jego ograniczenia
Chociaż prawo Ohma jest niezwykle potężnym narzędziem i stanowi podstawę dla wielu analiz, ważne jest, aby pamiętać, że nie jest ono uniwersalne. Istnieją sytuacje i materiały, w których jego podstawowa forma nie opisuje dokładnie rzeczywistości. Świadomość tych ograniczeń jest kluczowa dla poprawnego stosowania prawa w bardziej złożonych układach.
Przewodniki nieliniowe: Dlaczego diody i tranzystory działają inaczej?
Prawo Ohma w swojej najprostszej postaci opisuje zachowanie tzw. przewodników omowych (liniowych), do których zalicza się większość metali w stałej temperaturze. W takich materiałach opór jest stały i niezależny od przyłożonego napięcia czy płynącego prądu. Jednak wiele nowoczesnych elementów elektronicznych, takich jak diody czy tranzystory, to tzw. przewodniki nieliniowe. W ich przypadku opór nie jest stały zmienia się w zależności od napięcia lub prądu. Na przykład, dioda przepuszcza prąd głównie w jednym kierunku, a w drugim stanowi bardzo duży opór. Opisanie ich zachowania wymaga bardziej zaawansowanych modeli niż proste prawo Ohma.
Wpływ temperatury na opór: Co się dzieje, gdy przewodnik się nagrzewa?
Kolejnym czynnikiem ograniczającym stosowalność prawa Ohma jest temperatura. W większości przewodników metali, wzrost temperatury powoduje wzrost oporu. Dzieje się tak, ponieważ atomy w materiale zaczynają drgać intensywniej, co utrudnia ruch elektronów. Dlatego też, gdy mówimy o prawie Ohma, często zakładamy, że temperatura jest stała. W obwodach, gdzie wydziela się dużo ciepła (np. w mocnych rezystorach czy żarówkach), zmiana temperatury może znacząco wpłynąć na opór i tym samym na natężenie prądu, odbiegając od prostego wzoru.
