Jak zrobić diagram w Wordzie? Prosty przewodnik krok po kroku

Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak efektywnie tworzyć profesjonalne diagramy bezpośrednio w programie Microsoft Word. Niezależnie od tego, czy potrzebujesz szybko zwizualizować proces, czy stworzyć złożony schemat, znajdziesz tu jasne instrukcje, które ułatwią Ci pracę. Według danych Kolegium Europy, tworzenie diagramów w Wordzie jest prostsze niż myślisz.

Dlaczego Word to zaskakująco dobre narzędzie do tworzenia diagramów?

Kiedy warto sięgnąć po Worda zamiast specjalistycznych programów?

Większość z nas ma Microsoft Word zainstalowany na komputerze, co czyni go niezwykle dostępnym narzędziem do wielu zadań. Gdy przychodzi do tworzenia diagramów, często zastanawiamy się, czy nie potrzebujemy specjalistycznego oprogramowania. Jednak dla większości standardowych potrzeb, Word okazuje się w zupełności wystarczający. Jego największą zaletą jest łatwość integracji z dokumentami tekstowymi możesz stworzyć diagram bezpośrednio tam, gdzie jest potrzebny, bez konieczności przełączania się między aplikacjami. Unikasz w ten sposób zakupu dodatkowego, często kosztownego i skomplikowanego w obsłudze programu, a także czasu potrzebnego na naukę jego obsługi. Jeśli potrzebujesz szybko zwizualizować proces, stworzyć prosty schemat organizacyjny czy listę etapów, Word jest idealnym rozwiązaniem.

Dwa sposoby na diagramy w Wordzie: przegląd metod dla każdego

Microsoft Word oferuje nam dwie główne ścieżki do tworzenia wizualizacji: SmartArt oraz Kształty. SmartArt to nasz szybki sposób na profesjonalnie wyglądające diagramy, oparty na gotowych szablonach. Jest idealny, gdy liczy się czas i chcemy uzyskać estetyczny efekt bez zagłębiania się w detale projektowe. Z drugiej strony, mamy narzędzie Kształty, które daje nam pełną kontrolę nad każdym elementem diagramu. To metoda dla tych, którzy potrzebują elastyczności i chcą stworzyć coś unikalnego, dopasowanego do bardzo specyficznych potrzeb. Wybór pomiędzy tymi dwiema metodami zależy od złożoności Twojego projektu i ilości czasu, jaki chcesz poświęcić na jego realizację.

Metoda #1: Błyskawiczne diagramy z SmartArt – kiedy to najlepszy wybór?

Czym są grafiki SmartArt i jakie dają możliwości?

Grafiki SmartArt to potężna funkcja wbudowana w program Word, która działa jak biblioteka gotowych szablonów diagramów. Pozwalają one na błyskawiczne tworzenie profesjonalnie wyglądających schematów, które pomagają w efektywnym przekazywaniu informacji. Znajdziemy tu szeroki wybór predefiniowanych układów, podzielonych na kategorie takie jak Lista, Proces, Cykl, Hierarchia czy Relacja. Każdy z tych układów jest zaprojektowany tak, aby najlepiej wizualizować określony typ danych. Na przykład, jeśli chcesz przedstawić etapy projektu, wybierzesz układ z kategorii Proces. Jeśli tworzysz schemat organizacyjny firmy, idealnie sprawdzi się kategoria Hierarchia. SmartArt jest stworzony dla osób, które potrzebują szybko zwizualizować informacje, nie chcąc przy tym ręcznie projektować każdego prostokąta czy strzałki. To oszczędność czasu i gwarancja estetycznego wyglądu.

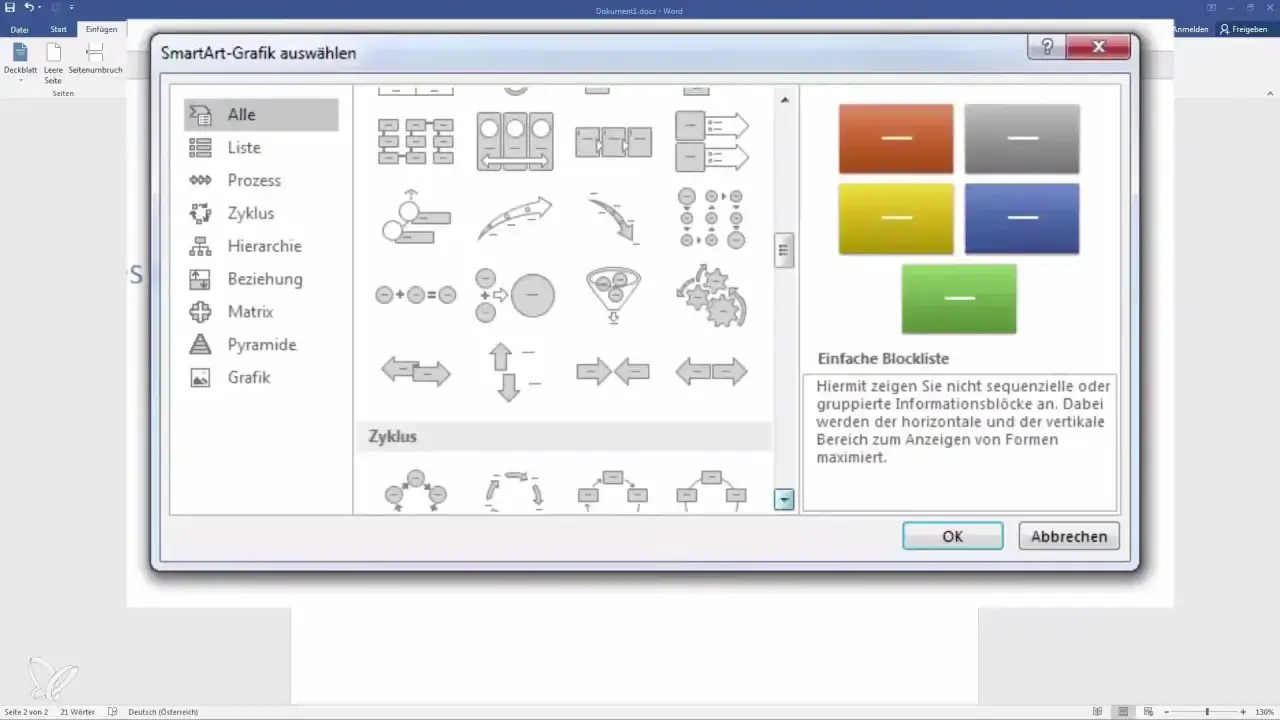

Jak wstawić diagram SmartArt? Instrukcja krok po kroku

1. Przejdź do zakładki "Wstawianie" na wstążce programu Word.
2. W grupie "Ilustracje" kliknij "SmartArt".
3. Wybierz kategorię diagramu (np. Proces, Hierarchia) z lewej strony okna "Wybieranie grafiki SmartArt".
4. Wybierz konkretny układ diagramu z dostępnych opcji.
5. Kliknij "OK", aby wstawić diagram do dokumentu.

Wybór idealnego układu: od listy i procesu po schemat organizacyjny

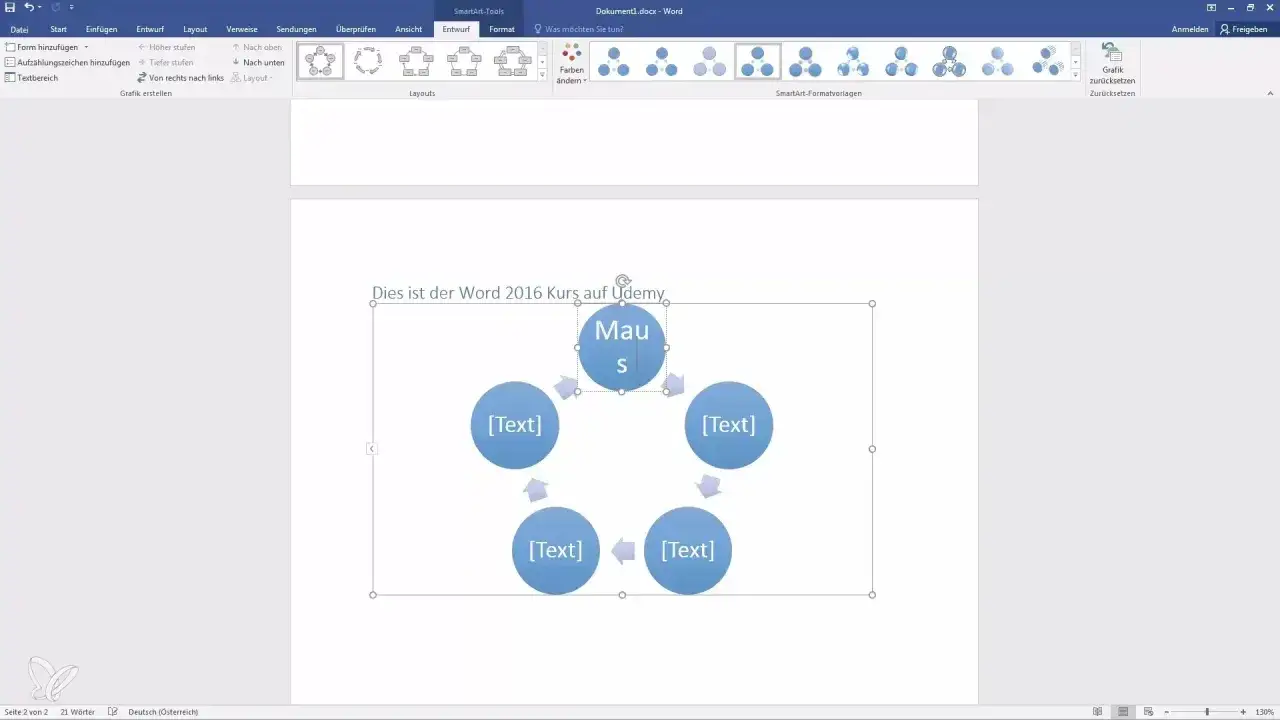

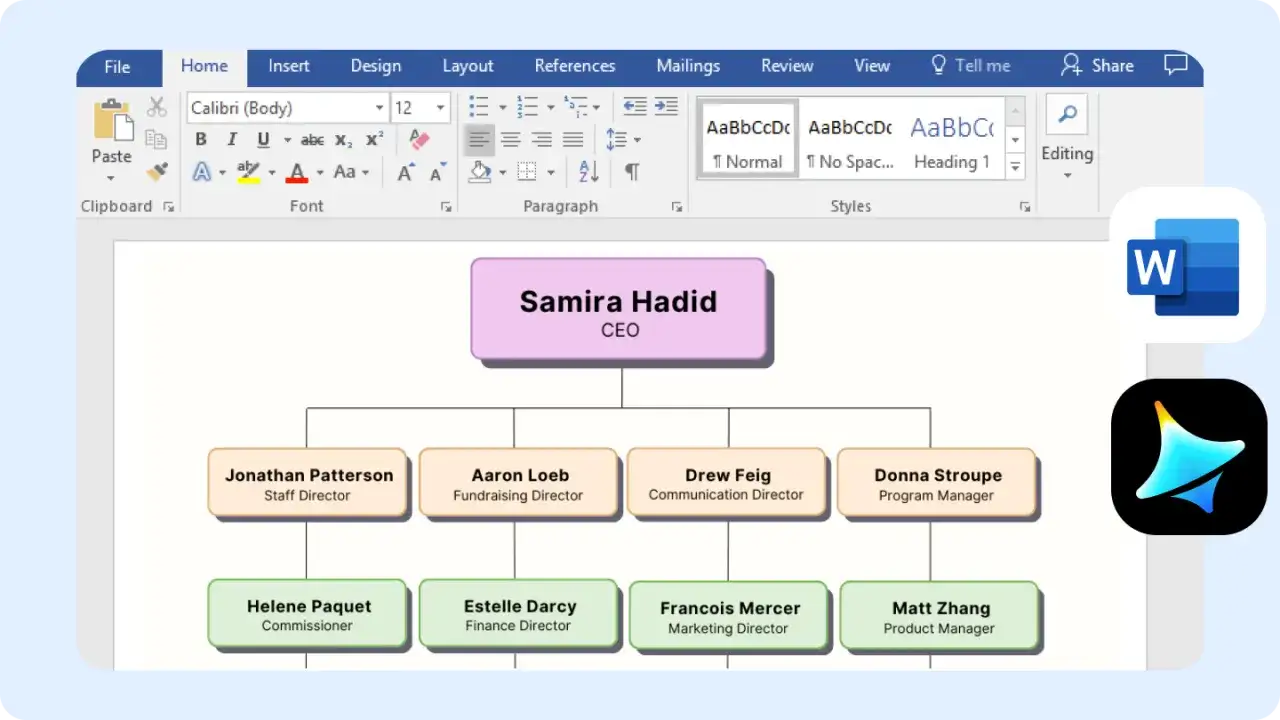

Dobór odpowiedniego układu grafiki SmartArt jest kluczowy dla jasności przekazu. Kategoria Lista świetnie nadaje się do prezentowania informacji, które niekoniecznie muszą być uporządkowane w ścisłą sekwencję, ale chcemy je przedstawić w sposób bardziej wizualny niż zwykły tekst. Układy z kategorii Proces są idealne do pokazywania kolejnych kroków w jakimś działaniu lub przepływie pracy każda kolejna forma reprezentuje następny etap. Kiedy mamy do czynienia z powtarzającymi się etapami lub cyklem, warto sięgnąć po kategorię Cykl, która wizualnie podkreśla ciągłość. Dla przedstawienia struktur organizacyjnych, drzew decyzyjnych czy hierarchii zależności, niezastąpiona jest kategoria Hierarchia. Natomiast jeśli chcemy pokazać powiązania między różnymi elementami, ich zależności lub relacje, najlepiej sprawdzą się układy z kategorii Relacja. Świadomy wybór układu znacząco ułatwia zrozumienie prezentowanych danych.

Jak sprawnie dodawać i edytować tekst w diagramie?

Dodawanie tekstu do diagramów SmartArt jest intuicyjne. Po wstawieniu grafiki, zazwyczaj po jej lewej stronie pojawia się dedykowany panel tekstowy. To właśnie tutaj najwygodniej wprowadzać treść. Wystarczy kliknąć w odpowiednie miejsce i zacząć pisać. Dodawanie kolejnych punktów jest proste zazwyczaj wystarczy nacisnąć klawisz Enter, aby utworzyć nowy element. Co więcej, tekst w tym panelu odzwierciedla strukturę diagramu. Użycie klawisza Tab może obniżyć poziom hierarchii elementu, tworząc podpunkty, podczas gdy kombinacja Shift + Tab podniesie go wyżej. Oczywiście, tekst można również edytować bezpośrednio wewnątrz kształtów na diagramie, klikając dwukrotnie w dany element.

Metoda #2: Pełna kontrola i elastyczność, czyli tworzenie diagramu od zera za pomocą kształtów

Kiedy ręczne rysowanie diagramu jest lepszym rozwiązaniem?

Choć SmartArt jest wygodny, czasami potrzebujemy czegoś więcej niż gotowy szablon. Ręczne tworzenie diagramów za pomocą narzędzia Kształty daje nam nieograniczoną swobodę i pełną kontrolę nad każdym aspektem wizualizacji. Jest to metoda idealna, gdy chcemy stworzyć coś naprawdę niestandardowego skomplikowaną mapę myśli, unikalny schemat blokowy, diagram przepływu danych o specyficznej strukturze, czy jakąkolwiek inną grafikę, która po prostu nie pasuje do predefiniowanych układów SmartArt. Choć wymaga to więcej czasu i precyzji, nagrodą jest możliwość stworzenia dokładnie takiej wizualizacji, jakiej potrzebujemy, bez żadnych kompromisów. To podejście jest szczególnie cenne, gdy diagram ma być kluczowym elementem prezentacji lub dokumentu i musi być idealnie dopasowany do kontekstu.

Podstawowe narzędzia: jak dodawać i modyfikować kształty?

1. Przejdź do zakładki "Wstawianie" na wstążce programu Word.
2. W grupie "Ilustracje" kliknij "Kształty".
3. Wybierz odpowiedni kształt (np. prostokąt, owal, strzałka) z dostępnej biblioteki.
4. Kliknij i przeciągnij myszą w dokumencie, aby narysować kształt o pożądanym rozmiarze.
5. Aby zmodyfikować kształt, kliknij go i użyj uchwytów do zmiany rozmiaru lub obracania.

Jak łączyć elementy za pomocą strzałek i linii, by stworzyć logiczną całość?

Gdy już mamy wstawione poszczególne kształty, czas połączyć je w logiczną całość. W tym celu służą linie i strzałki, które również znajdziemy w menu "Kształty". Word oferuje różne rodzaje konektorów proste linie, strzałki o różnym kształcie grotu, a także linie zagięte. Kluczową zaletą korzystania z tych wbudowanych konektorów jest to, że są one "inteligentne". Po narysowaniu linii i umieszczeniu jej między dwoma kształtami, punkty połączeń na końcach linii automatycznie "przyczepiają się" do specjalnych punktów na obrysie kształtów. Dzięki temu, gdy przesuniesz jeden z kształtów, linia dopasuje swoje położenie, utrzymując połączenie. To znacznie ułatwia edycję i zapobiega powstawaniu nieestetycznych przerw w diagramie.

Dodawanie tekstu do kształtów – praktyczne wskazówki

Aby dodać tekst do wstawionego kształtu, najprostszym sposobem jest kliknięcie prawym przyciskiem myszy na wybranym elemencie i wybranie opcji "Dodaj tekst" lub "Edytuj tekst". Po pojawieniu się kursora wewnątrz kształtu, możesz zacząć wpisywać potrzebne informacje. Pamiętaj o czytelności używaj standardowych czcionek, odpowiedniego rozmiaru i koloru, który będzie dobrze kontrastował z tłem kształtu. Możesz również formatować tekst wewnątrz kształtu tak samo, jak zwykły tekst w dokumencie zmieniać jego wyrównanie (do lewej, do środka, do prawej, wy justyfikować), wielkość, a nawet kolor. Dobre formatowanie tekstu jest równie ważne, jak sam układ diagramu.

Klucz do sukcesu: jak grupować obiekty, aby łatwo zarządzać diagramem?

1. Wybierz pierwszy kształt, klikając go.
2. Przytrzymaj klawisz Shift i kliknij kolejno wszystkie pozostałe kształty oraz linie, które mają być częścią diagramu.
3. Gdy wszystkie elementy są zaznaczone, kliknij prawym przyciskiem myszy na jednym z nich.
4. Z menu kontekstowego wybierz "Grupuj", a następnie ponownie "Grupuj".

Pogrupowany diagram można teraz przesuwać, skalować i formatować jako jeden spójny obiekt, co znacznie ułatwia zarządzanie nim w dokumencie.

Jak sprawić, by Twój diagram wyglądał profesjonalnie? Kluczowe zasady edycji i formatowania

Zmiana kolorów i stylów – jak dopasować diagram do reszty dokumentu?

Profesjonalnie wyglądający diagram to taki, który harmonizuje z resztą dokumentu. Zarówno w przypadku SmartArt, jak i diagramów tworzonych za pomocą Kształtów, mamy szerokie możliwości personalizacji. W przypadku SmartArt, po zaznaczeniu grafiki, pojawia się zakładka "Narzędzia SmartArt" z opcjami "Zmień kolory", gdzie można wybrać gotowe palety barw lub stworzyć własne. Dostępne są również style SmartArt, które nadają diagramowi określony wygląd (np. z efektem 3D, z cieniami). Tworząc diagram z Kształtów, możemy indywidualnie formatować każdy element. Klikając prawym przyciskiem myszy na kształt i wybierając "Formatuj kształt", uzyskujemy dostęp do opcji wypełnienia (kolor, gradient, obraz), konturu (kolor, grubość, styl linii) oraz efektów specjalnych, takich jak cienie, odbicia czy poświaty. Dobór spójnej kolorystyki i stylów sprawi, że Twój diagram będzie wyglądał profesjonalnie i estetycznie.

Formatowanie tekstu wewnątrz diagramu dla maksymalnej czytelności

Nawet najpiękniej zaprojektowany diagram straci na wartości, jeśli tekst w nim zawarty będzie nieczytelny. Dlatego kluczowe jest odpowiednie formatowanie tekstu. Upewnij się, że używasz czcionki, która jest łatwa do odczytania unikaj ozdobnych fontów, które mogą utrudniać zrozumienie. Rozmiar tekstu powinien być wystarczająco duży, aby można go było komfortowo czytać bez wysiłku. Zazwyczaj tekst w diagramach powinien być nieco większy niż standardowy tekst akapitowy w dokumencie. Zadbaj również o kontrast między kolorem tekstu a tłem kształtu ciemny tekst na jasnym tle lub jasny tekst na ciemnym tle jest zazwyczaj najbezpieczniejszym wyborem. Ogranicz liczbę używanych stylów formatowania tekstu, aby zachować spójność wizualną.

Jak precyzyjnie zmieniać rozmiar i położenie diagramu na stronie?

Po stworzeniu diagramu, często zachodzi potrzeba dostosowania jego rozmiaru i umiejscowienia na stronie. Jeśli diagram jest pogrupowany (metoda Kształty) lub jest to grafika SmartArt, możesz zmienić jego rozmiar, chwytając za uchwyty widoczne na jego obrysie i przeciągając je. Pamiętaj, że przy zmianie rozmiaru diagramu, tekst wewnątrz może się skalować warto to sprawdzić. Położenie diagramu na stronie jest równie ważne. Klikając na diagram, a następnie przechodząc do zakładki "Formatowanie kształtu" (lub "Narzędzia SmartArt"), znajdziesz opcje dotyczące "Położenia" i "Zawijania tekstu". Możesz wybrać, czy diagram ma być umieszczony "W tekście", "Obok tekstu", "Przed tekstem", czy "Za tekstem", a także precyzyjnie wyrównać go do marginesów lub środka strony. Te opcje pozwalają na idealne wpasowanie diagramu w strukturę dokumentu.

Najczęstsze błędy przy formatowaniu i jak ich unikać?

• Przeładowanie diagramu zbyt dużą ilością informacji.
• Niespójne style i kolory, które utrudniają czytanie.
• Używanie nieczytelnych czcionek lub zbyt małych rozmiarów tekstu.
• Słaby kontrast między tekstem a tłem kształtu.
• Brak grupowania obiektów, co utrudnia zarządzanie diagramem (dla metody Kształty).

SmartArt czy Kształty – która metoda jest stworzona dla Ciebie?

Szybkie podsumowanie: wybierz SmartArt, gdy liczy się czas

Jeśli priorytetem jest dla Ciebie szybkość i łatwość tworzenia, a potrzebujesz standardowego diagramu, takiego jak schemat organizacyjny, lista etapów procesu czy cykl działań, SmartArt będzie Twoim najlepszym przyjacielem. Ta metoda gwarantuje profesjonalny wygląd dzięki gotowym, estetycznym szablonom, a Ty możesz skupić się na treści, a nie na projektowaniu. To idealne rozwiązanie, gdy chcesz efektywnie zwizualizować informacje bez zbędnego tracenia czasu.

Przeczytaj również: Jak usunąć komentarz w Wordzie i uniknąć trwałej utraty danych

Postaw na Kształty, jeśli potrzebujesz pełnej swobody twórczej

Gdy potrzebujesz maksymalnej elastyczności i chcesz mieć pełną kontrolę nad każdym elementem Twojej wizualizacji, wybierz metodę opartą na Kształtach. Jest ona idealna do tworzenia unikalnych, niestandardowych diagramów, skomplikowanych map myśli czy schematów blokowych, dla których gotowe szablony SmartArt są po prostu niewystarczające. Choć wymaga więcej pracy i precyzji, daje Ci pełną swobodę twórczą i pozwala stworzyć dokładnie taki diagram, jaki sobie wymarzyłeś. To podejście jest dla tych, którzy cenią sobie indywidualność i nie boją się poświęcić nieco więcej czasu na dopracowanie każdego detalu.
